全自動高頻壓花機是美之電2018年全新研發一款新型設備,本機采用紅外線溫控系統配合高頻電磁波加熱原理瞬間使海綿床墊熔化定型,根據不同花型開具不同模具配合壓花設備瞬間成型一種特殊工藝,主要運用到床墊行業。
根據床墊行業的要求針對床墊圍邊壓花需求研發一款全自動壓花設備,具有生產效率快、減少人工操作誤差提高床墊行業的審美要求,具有立體感強,并且不發硬等特點,無錫金電電子研發這款全自動壓花設備采用獨特的工藝,PLC人機界面操控系統,伺服精準拉料以及自動收卷等一系統的高科技技術,是床墊行業標桿壓花設備。

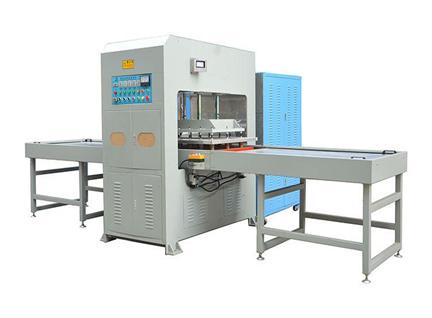

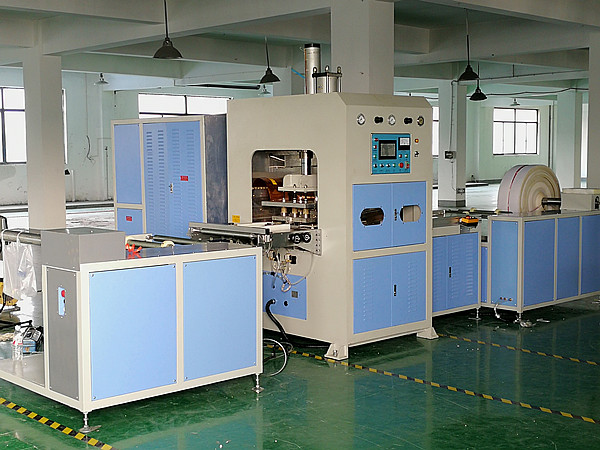

全自動高頻壓花機圖片(JD-25KWAF)
1、高頻頻率22MHz,符合行業標準
2、紅外線感溫器+數顯溫度系統,溫差正負1度
3、伺服馬達精準拉料,自動送料,自動收卷
4、電流自動限流控制
5、5557進口火花保護系統
6、自動過流保護系統
7、增壓缸操作系統
1、四柱龍門架結構,結實穩固
2、采用直徑80導向柱,機頭更加平穩
3、上料架、定位系統、主機架、伺服系統、定位系統、收卷系統組成
4、PLC人家界面操作系統,操作方便
【

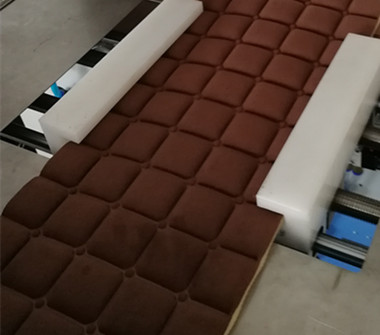

床墊圍邊壓花樣品】 【

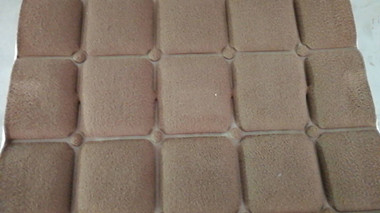

床墊圍邊高頻壓花樣品】
設備型號 | JD-25KWAF |
高頻頻率 | 25KW |
高壓輸入 | 35KVA |
電源電壓 | 380V / 50Hz |
震蕩頻率 | 22MHz |
電子管型號 | 8T25RB |
機械活動間隙 | 200mm |
整流器 | 矽二極管 |
加壓方式 | 增壓 |
冷卻方式 | 風冷 |
上壓板尺寸 | 880*350mm |
下壓板尺寸 | 900*500mm |
設備尺寸 | 7000*1700*2300mm |
設備重量 | 2300KG |
設備商標 | 美之電 |
全自動高頻壓花機主要配置:
1、電子管
精選8T25RB(錦州華光)電子管品牌,同時可根據客戶要求采用原裝日本東芝電子管;電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點但是散熱系統必須考慮臺灣三巨風扇品牌。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統,因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、變壓器
精選純銅防水干式變壓器,故障底、性能可靠,確保設備輸出電流穩定性。
4、震蕩桶
采用自主研發高頻機震蕩桶,頻率穩定,出力強勁以及性能可靠;無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
5、PLC觸摸屏
采用臺灣臺達品牌的觸摸屏,儲存信息量大,可記憶各種不同模具的焊接參數。
