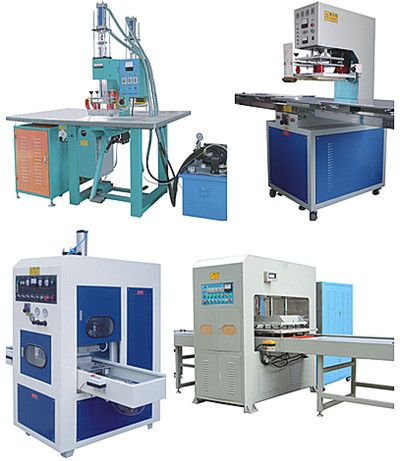

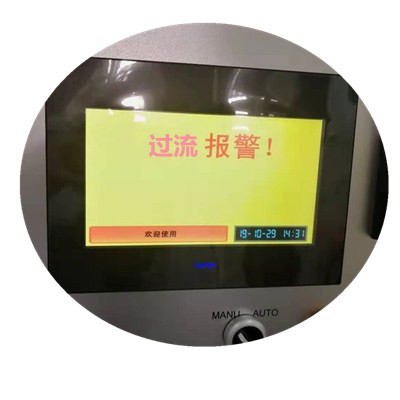

在日常使用高頻機/高周波設備之前先了解使用說明書,按照使用說明對設備進行常規保養維護;如果長期沒有得到有效保養,設備在使用過程中經常性出現火花過流報警,遇到這種情況通常都是設備內部灰塵較多導致故障發生,該如何排除這種故障呢?
1、清潔:
可以用干氣對設備內部進行全面清潔,特別是高頻震蕩桶內部的藥深度清潔,確保沒有任何雜質及灰塵存在,在清潔時務必先斷開電源。
2、檢查:
在清潔過程中眼睛要仔細觀察零部件有無損壞現象,特別是電容、電阻等零部件位置。
3、檢測
在清潔及檢查后沒有發現任何問題,我們可以先試一下空載電流是否正常,是否還存在過流火花的現象,如果此時未出現這類情況,說明機器基本可以正常使用。
分析其主要的原因有哪些?
1、高周波諧振腔(振蕩桶)內打火:諧振腔(振蕩桶)內打火的原因是由于諧振腔(振蕩桶)內積塵太多或有雜物引起,先用干燥的壓縮空氣吹諧振腔(振蕩桶),一般能解決問題;如不能解決太多或有雜物引起,決則應將諧振腔(振蕩桶)的頻率板拆下,檢查諧振腔(振蕩桶) 的內桶與外桶之間的間隙內是否有雜物并清潔;在高周波機的維修中此故障是常見的。
2、過電流火花保護(電流表指針大幅轉動)出現過電流保護的情況有兩個原因:
由于振蕩桶內有雜物引起的短路出現過流保護;可參照振蕩桶內打火的處理方法處理。
3、元器件損壞引起的過流保護:主要是由電子管短路、整流二極管損 壞及高壓變壓器損壞引起;兩種過流保護可按“如何區分故障產生的部位”中的方法區分;
火花(過電流)保護(電流表指針小幅轉動):出現此故障現象多為保護板有問題:
1)火花保護靈敏度是否調得太高;
2) 過流保護繼電器并聯的分流電阻是否開路或接觸不良;
3) 振蕩桶內是否有打火現象;
4) 發熱管是否有漏電;
4、出現配電開關跳閘:出現此故障現象時應注意區分是有高頻輸出時跳閘還是無高頻輸出時跳閘。無高頻輸出時跳閘請檢查燈絲變壓器是否漏電、連接電纜是否有絕緣層破損漏電有 高頻輸出時跳閘原因是 1 整機工作電流偏大所致,造成原因有:
a 高頻部分有嚴重短 路(包括電子管損壞),可參照過“電流保護”中的方法處理:
b 直流高壓供電回路短路應檢查 高壓濾波電容是否擊穿漏電、燈絲變壓器的燈絲繞組是否對地漏電、電子管支架固定電容(高頻耦合電容)是否擊穿漏電、整流二極管是否有擊穿短路現象;
c 高壓變壓器是否 對地擊穿漏電、可斷開整流板輸出端試機:若故障存在則說明高壓變壓器損壞;若故障消失 則故障是后級電路引起;2 漏電開關自身原因:漏電開關的工作電流小于機器的輸入電流;
b 漏電開關的抗干擾能差,受高頻干擾而引起的誤動作;
5、電子管好壞的判斷方法在測試時請將(高壓變壓器的輸入端處于斷路狀態):
1 將機器通 電,使電子管預熱,用萬用表測量陰極與柵極、陰極與陽極間的電壓,正常時陰柵電壓為 1.2~4V,陰陽電壓為 3~6V;若電壓為
0V,則說明電子管損壞;
2 斷開柵極接線,將機器通 電,使電子管預熱,用萬用表測量陰極與柵極、陰極與陽極間的電阻,若正向電阻值為無窮大、反向較小則說明電子管正常,若正反向電阻值為無窮大或正反向電阻值都較小則說明電子管損壞;(說明:所用萬用表為指針式,萬用表型號不同所測值不同,上術數值僅供參考) 高頻機也稱高周波機但用途及功能相同可參考外觀檢查。
1、觀察電子管頂部的顏色正常的電子管,其頂部的顏色是銀色或黑色。若頂部已變成乳白 色或淺黑色,則說明該電子管已漏氣或老化。
2、觀察管內是否有雜物輕輕搖動或用手指輕彈電子管玻殼,再上下顛倒幾下仔細觀察內是否有碎片、白色氧化物、碎云母片等雜物。若電子管內有雜物,則說明該管經過居中烈振動, 其內部極間短路的可能性較大。
高頻電子管用萬用表測試方法:
1、測量燈絲電壓用萬用表 R×1 檔,測量電子管的兩個燈絲引腳的電阻值,正常值只有幾歐 姆。若測得阻值為無窮大,則說明該電子管的燈絲已斷。
2、測試電子管是否衰老通過用萬用表測量電子管陰極的發射能力,即可判斷出電子管是否 衰老。測試時,可單獨為電子管的燈絲提供工作電壓(其余各極電壓均不加),預熱 2min 左右,用萬用表 R×100 檔,紅表筆接電子管極陰,黑表筆接?xùn)艠O(表內 1.5V 電池相當于給電子管加上正偏柵壓),測量柵、陰極之間的電阻值。正常的電子管,柵、陰極之間的電阻值 應小于 3kQ。若測得電子管柵、陰極之間的阻值大于3kΩ,則說明該電子管需要更換。
